5514, Ангстрем присоединился к группе ведущих поставщиков всемирно известных
ИС типа 54(74)НС и 54(74)АС. Микросхемы 5514 предлагаются в качестве замены и
в развитие импортируемых ИС и ранее выпускавшихся отечественных ИС серий 1564
и 1554.
матического проектирования, стандартные технология производства и верификации
проектов, аттестация предприятия на соответствие требованиям ISO 9001 позволяют
Ангстрему предельно сократить цикл заказ - поставка и выполнять заказы на раз-
работку и поставку новых ИС стандартной логики, как оригинальных, так и имеющих
аналоги в сериях 54(74)НС (1564) и 54(74)АС (1554).
а в ряде случаев существенно превосходят их.
ся ИС, как имеющие функциональные аналоги в сериях 54(74)НС (1564) и 54(74)АС
(1554), так и полностью оригинальные.
лог всемирно известных серий 54(74)НСххх и 54(74)АСххх, выпускаемых многими
ведущими микроэлектронными фирмами. В России и СНГ частично выпускаются ана-
логичные ИС серий 1564 и 1554.

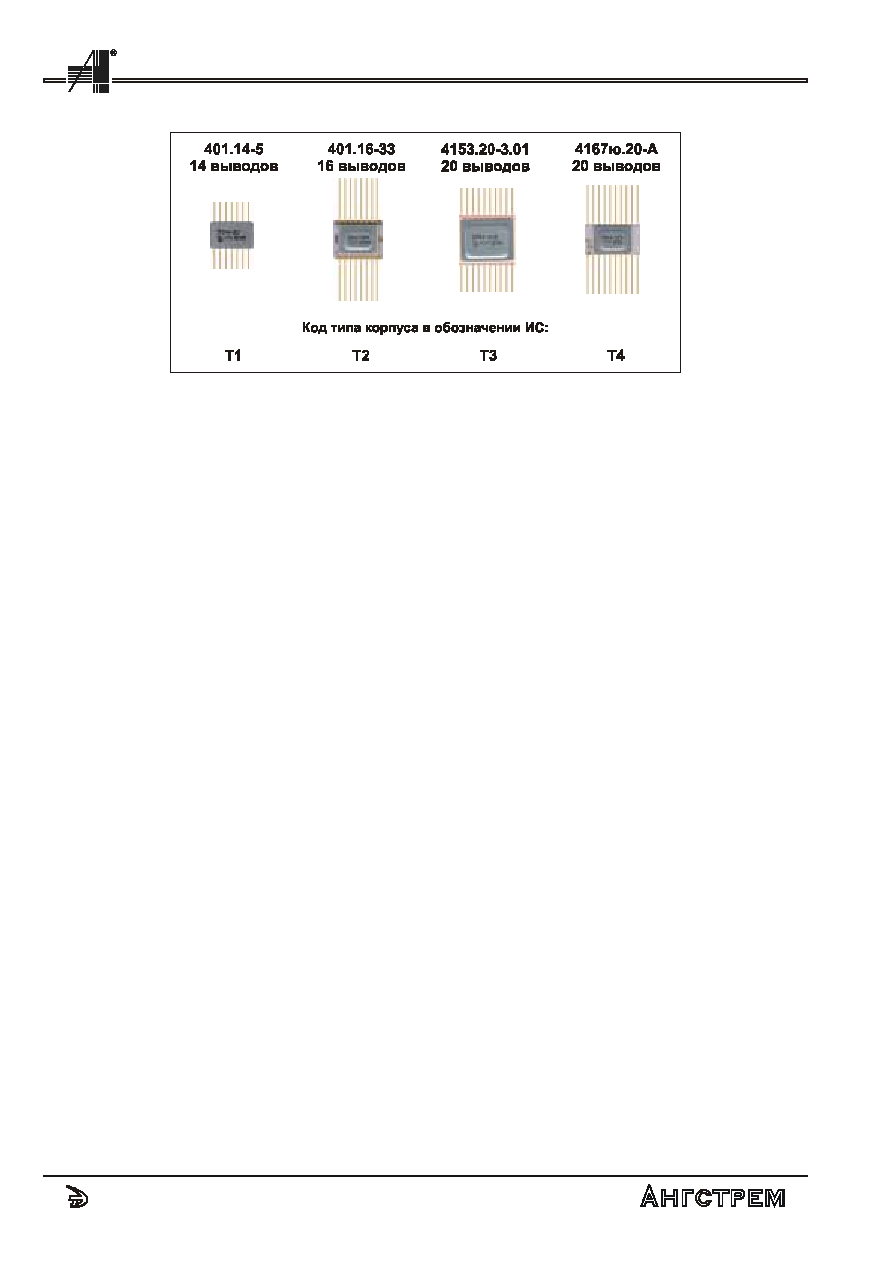

чения, в 14-, 16- и 20-выводных (2 вида) металлокерамических корпусах типа 401.14,
402.16, 4153.20 и 4157ю.20 (рис. 1). По заказу, при достаточно большой партии, ИС
могут поставляться и в иных конструктивных исполнениях, например, в пластмассо-
вых корпусах типа DIP.
некоторых входов и(или) выходов.
сталлов (БМК). ИС 5514БЦ1Tz-xxx построены на основе базового кристалла БЦ1, ИС
5514БЦ2Tz-xxx - на основе базового кристалла БЦ2. Это обеспечивает им ряд ка-
честв, ценных и для производителя, и для потребителя, в том числе:
дартной логики.
нее распространяется аттестация базового кристалла на тестовой ИС.
серии 5514 реализовать относительно сложные логические функции, необходимые
потребителю, что приводит к прямому повышению надежности аппаратуры, ее эконо-
мических, производственных и эксплуатационных характеристик.
тельных свойств в различных их сочетаниях.
уровням входных сигналов ИС серии 5514 с ТТЛ приборами обеспечивает их совмес-
тное применение в аппаратуре. Новые ИС могут, по желанию заказчика, либо полно-
стью, либо по части входов соответствовать микросхемам серий 54(74)НСТ и
54(74)АСТ.
вость, что важно при приеме управляющего сигнала, поступающего с длинной линии.
выходу с третьим состоянием, позволяет поддерживать шину (магистраль), подклю-
ченную к этим элементам, в предыдущем квазиактивном состоянии. При этом обмен
по шине производится в штатном режиме. Такое решение, когда все управляющие
шиной выходы находятся в состоянии высокого импеданса, снимает проблему с появ-
лением на ней лишних импульсов из-за внешних наводок.
ИС, позволяет, например, использовать данный вход (входы) в режиме преобразова-
ния уровней для понижения напряжения питания и амплитуды выходных сигналов
для группы ИС. При этом устойчивость ИС к воздействию зарядов статического элек-
тричества не снижается.
холодным резервом каналов. При наличии диодов для исключения попадания питаю-
щих напряжений на выключенный канал через входные цепи необходима дополни-
тельная коммутация этих цепей. Отключение диода на шину питания исключает
необходимость такой коммутации: для установки режимов активной работы канала
или холодного резерва достаточно только, соответственно, включить или выключить
питание канала.
компараторов напряжения с чувствительностью не хуже 50 мВ и временем реакции
не более 10 нс. Такие блоки, вместе со стандартными логическими элементами, мо-
гут упростить разработку аппаратуры с не очень жесткими требованиями к обработке
аналоговых сигналов.
